袁東海

仿古建材中，機制城墻轉由于磚的體積較大，在生產制作工藝上其技術要求很高，稍有疏忽就會造成質量問題，所以必須從原料及破碎、成型及干燥、燒結及還原等各環節工藝上，應采用特殊的制作技法。

原料及破碎：

原料選擇和配比上，要注意骨料的合理比例和顆粒的粒徑。機制磚和手工磚在原料要求上有很大區別，手工城墻磚對原料要求沒有過多的要求，與其他普通磚沒有大的區別，但機制城墻磚由于在成型時，采用的是擠出壓力和抽取真空工藝，成型后的磚坯密實度高，這種高密度的坯體為后續的產品打下了高強度、低吸水率的基礎，但也面臨著坯體應力高易變形、裂紋等問題。究其原因是由于成型時采用了16%左右的成型水分，這些水分在后續的干燥脫水過程中，坯體由于水分的丟失而產生干燥收縮，當收縮產生的應力集中到磚坯的某一部位且超出磚坯本身的粘接力時，磚坯就會出現裂紋。普通磚坯由于體積較小，產生的應力較弱，而城墻磚則產生的應力則較大。手工磚雖然成型水分大于機制磚，但由于沒有外力作用，其坯體密實度較低，當干燥過程產生收縮應力時，顆粒間的疏松空間吸納了產生的應力，所以手工磚坯不會出現裂紋，但與之相應的就是產品的強度低、吸水率高等質量缺陷。為解決城墻磚成型后的質量問題，在原料配比時必須充分考慮骨料的比例及粒徑，當骨料和粒徑合理時，磚坯裂紋現象大幅下降。

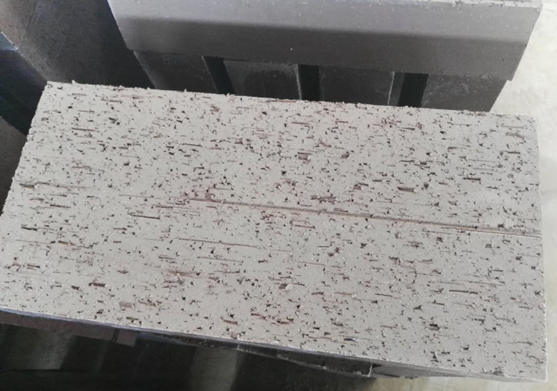

機制城墻磚還有另外一個特殊要求，外觀要形似手工制品，也就是外觀較為細膩。機制磚在制作工藝上一般采用拉毛工藝，而拉毛工藝在一定程度上又***了上面講到的顆粒級配，當顆粒較粗且量較大時，拉毛面粗糙，外觀不佳。

所以，基于產品質量和外觀要求，城墻磚在原料處理上應采取合理的骨料配比和粒徑的控制，特別是粒徑的控制在破碎成本上要大幅提升，否則難以滿足城墻磚的制作工藝和產品質量要求。
